卫生级地漏和排水槽符合欧洲EN1253, EN1433关于不锈钢排水产品的材质、承重和防滑标准，符合EHEDG欧洲卫生工程和设计集团关于卫生级地漏和排水槽的设计原则和标准, 水封形式为完全可拆卸型，可被清洗，高度不低于50mm.

1、地漏材质：不锈钢304或316L,提供不锈钢板材供应商检测报告

2、地漏焊接全部采用激光焊接工艺，地漏整体，内侧及外壁、水封、杂物篮经高温钝化工艺进行消磁处理，高温钝化工艺在不锈钢耐腐蚀性能及不锈钢还原度上优于酸洗钝化工艺。地漏卫生级盖板内外经整体电解抛光，及钝化处理。

3、地漏四周护边内有橡胶（或硬性环氧树脂）填充填满护边，增加框架支撑力，保护地漏周边地面不产生裂缝。承重等级D250要求时采用硬性环氧树脂材料进行护边填充。如图


4、地漏的水封深度不小于50mm，可完全取出并可完全拆卸进行清洁，水封密封性良好，橡胶密封圈为EPDM材质，正反均有加强肋，一共26根，密封圈易于更换，在水压大或100-130度高温时，不变形，不掉落。

图2.png 图4.jpg 图3.jpg

5、卫生级地漏盖板为条缝式，满焊工艺满足洁净焊接要求，承重等级可供：L15， R50，M125, D250，防滑等级范围R10-R12之间。

6、地漏主体接缝满足洁净连续焊接，采用激光焊接，杜绝人工点焊及搭接焊缝，地漏转角弧度≥3mm。


7、地漏排水流量不小于技术参数要求。详见地漏流量表，到货提供流量检测报告。

地漏排量大的主要原因在于加速弯的设计，如下图：


8、所提供的地漏出水口管径完全符合国家排水管管径标准，现场无论是承插套接还是采用焊接管道方式，都更容易与现场管件衔接匹配。

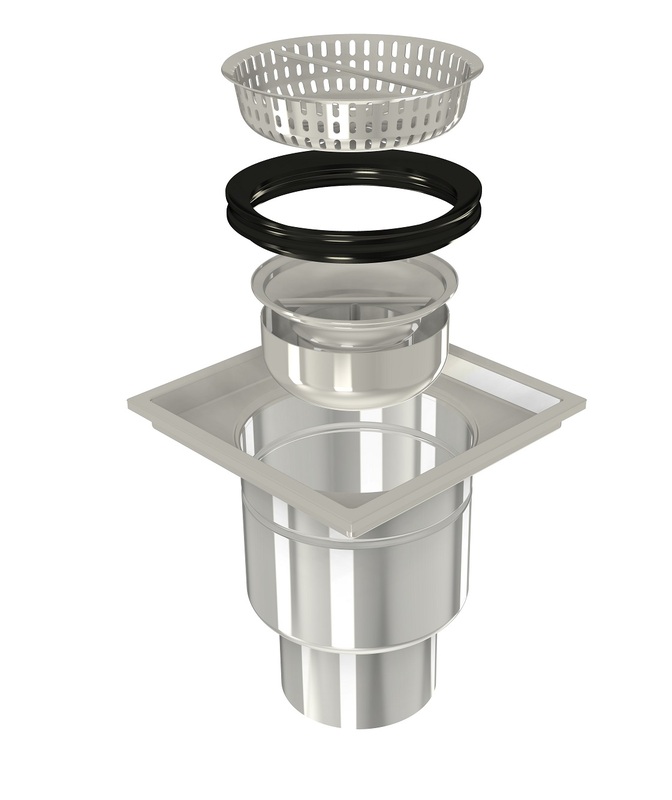

9、地漏实物组成图包括：

地漏主体、完全可拆卸型水封、橡胶密封圈、杂物篮、盖板、连接套管

图7.jpg 图8.png 图9.jpg 图10.png 图11.jpg 图13.png 图12.jpg 图3.jpg 图4.jpg
